本公司近期開發了一款基于GC2093的H264WDR寬動態200萬60FPS低照度FPV圖傳模塊，目前已廣泛應用于FPV圖傳，監控?cái)z像頭，汽車，手機攝像頭，數碼相機和便攜式攝像機，視頻電話和會議設備。

GC2093是一款高質量1080P CMOS圖像傳感器，適用于安全攝像機產品，數碼相機產品和手機相機應用。 GC2093集成了1920H x 1080V像素陣列，片上10位ADC和圖像信號處理器。

高性能和低功耗功能的全面集成使GC2093最適合設計，減少了實現過程，并延長了運動攝像機，車載DVR和各種移動應用的電池壽命。

它提供帶有mipi和DVP接口的raw10和RAW8數據格式。 它具有主機常用的兩線串行接口，以控制整個傳感器的操作。

此外，它具有交錯輸出模式的HDR功能，讓用戶使用2個不同的曝光時間幀合并一張圖片以改善動態范圍并避免拖影。

特征

• optical 1 / 2.9英寸的標準光學格式

• 2.8μm*2.8μm

• 輸出格式：Raw Bayer 10bit / 8bit

• 電源要求：


AVDD28：2.7?2.9V（Typ.2.8V）
DVDD18：1.15?1.3V（典型1.2V）
IOVDD：1.7?2.8V（典型值1.8V）

• PLL支持

• 支持幀同步

• DVP / MIPI（2lane）接口支持

• 水平/垂直鏡

• 圖像處理模塊

• HDR功能

• OTP支持（1K位）：

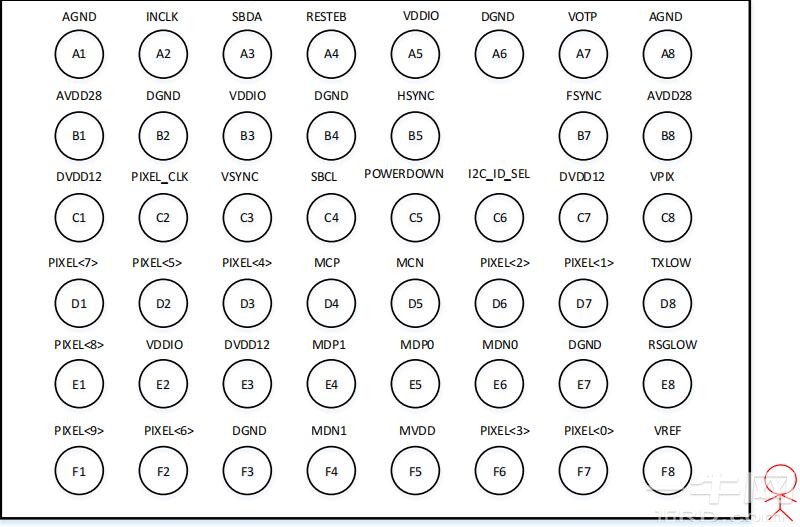

• 包裝：CSP

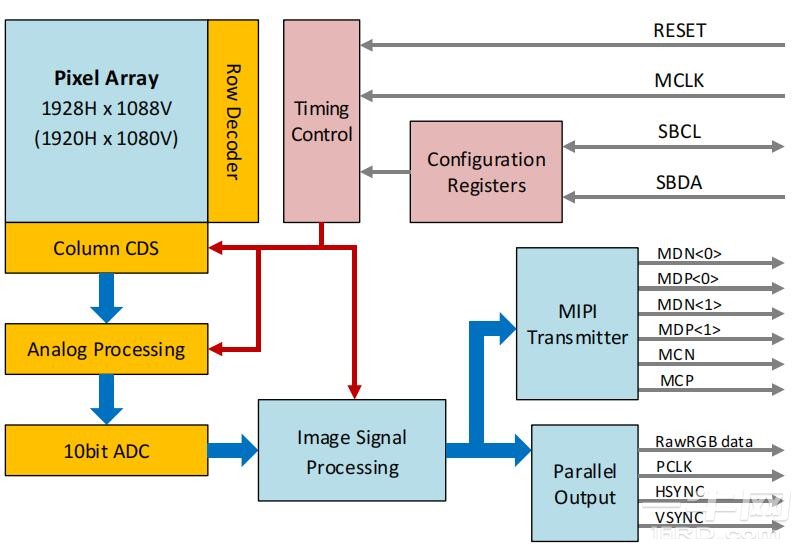

GC2093具有1920x1080像素的活動圖像陣列。 通過列/行驅動器電路逐步讀出有源像素。 為了減少固定模式噪聲，采用了CDS電路。 模擬信號通過10位A / D轉換器轉換為數字信號。 數字信號在ISP模塊中進行處理。 用戶可以通過兩線串行接口總線輕松控制這些功能。
