使用說明書
感謝您選用本5.8G無線圖傳發射機,請在使用之前仔細閱讀以
下內容,這將有助于您更好的使用本產品。
一、 基本規格參數:
1.頻率: 5.8G頻道: 72個頻段數據值【國際排列-全】
( 9 個頻段, 8 個頻點)Bands: A,b, E,F,r,U,o,L,H;Channel: 1,2,3,4,5,6,7,8)
3.工作電壓:3-6V電池
4.工作電流: 120mA-550mA/5V.
5.感光芯片: 130萬百萬高清圖像傳感器
6.清晰度:1300TVL超高清畫質
7.鏡頭廣角: 100° FOV 130° DFOV
10.產品體積:

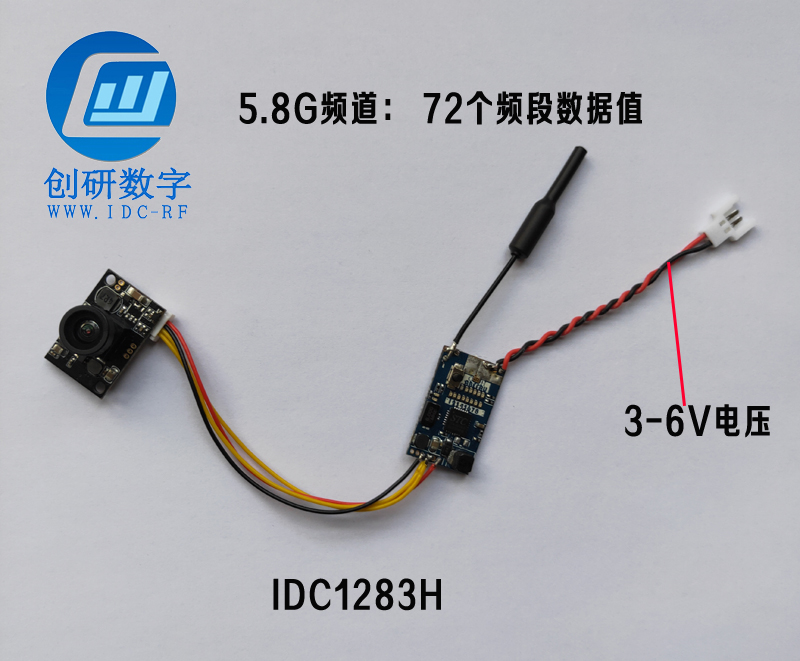

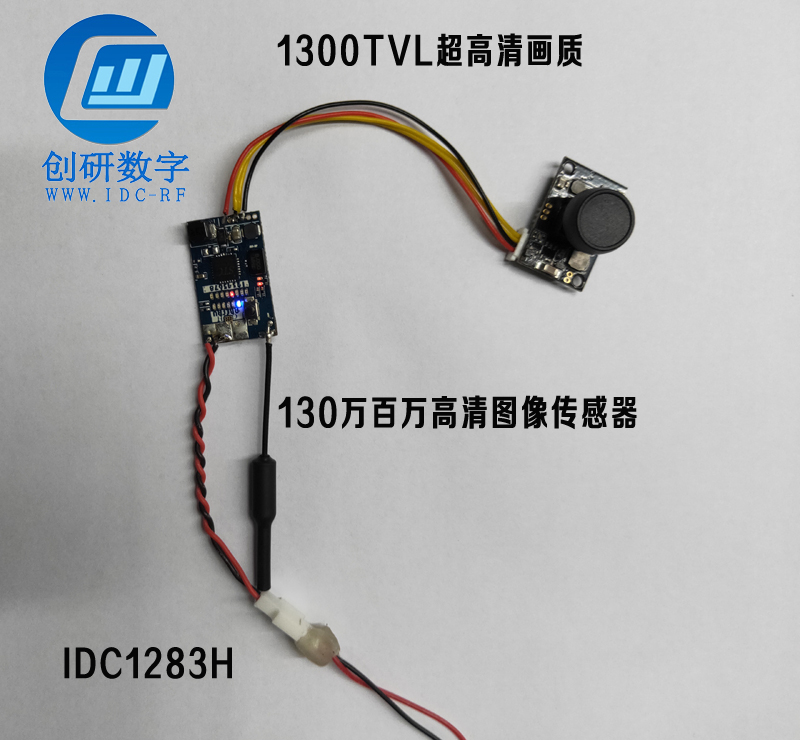

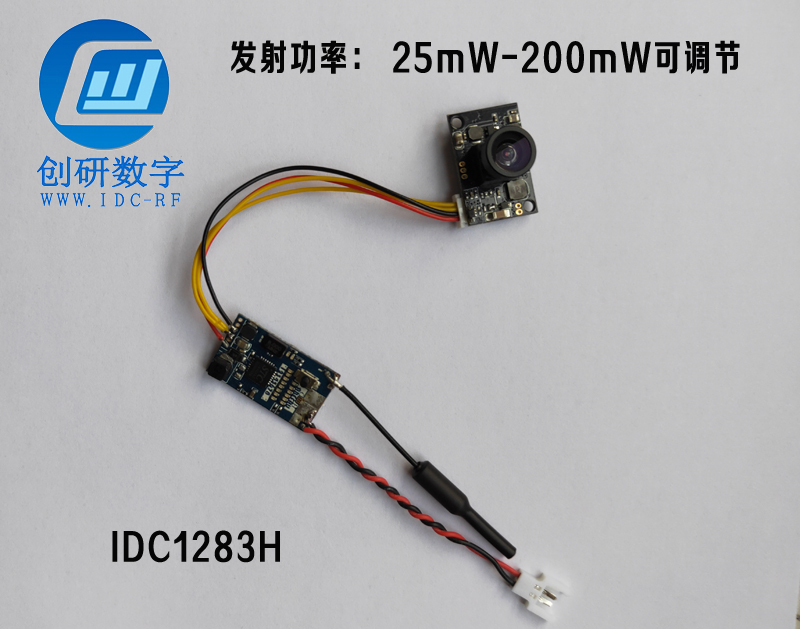

二.整機示意圖:
三.操作說明:
(1)顯示: 1 位數碼顯示 LED.CH 和 bands 相互轉換顯示時間 2s。
(2)操作方法:上電默認頻點是 b2, 短按按鍵可調節 channel 1-8; 長按鍵 2s ,U指示燈閃爍后放開,可調節 bands?。粒璈;長按鍵 5s ,U指示燈閃爍熄滅后放開,可調節功率Pit Mode-- 25mW-200mW。

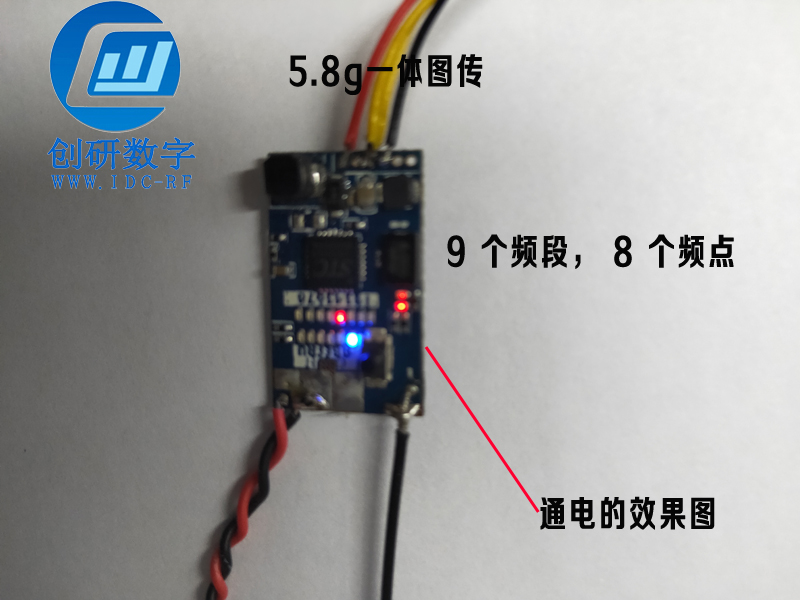

(3)LED顯示圖:“測試一下實物拍照或處理一下
(4)頻段表:
{5865,5845,5825,5805,5785,5765,5745,5725},//A頻段
{5733,5725,5771,5790,5809,5828,5847,5866},//b頻段
{5705,5685,5665,5645,5885,5905,5925,5945},//E頻段
{5740,5760,5780,5800,5820,5840,5860,5880},//F頻段
{5658,5695,5732,5769,5806,5843,5880,5917},//r頻段
{5325,5348,5366,5384,5402,5420,5438,5456},//U頻段
{5474,5492,5510,5528,5546,5564,5582,5600},//o頻段
{5333,5373,5413,5453,5493,5533,5573,5613},//L頻段
{5653,5693,5733,5773,5813,5853,5893,5933},//H頻段
//72個頻段數據值【國際排列-全】
(5)頻道有記憶功能。
