近幾年，民用無人機技術發展迅速，無人機不再是軍隊專屬裝備，眾多無人機廠家的技術保障，使得公司與個人以及各種項目開發中使用無人機成為可能，那么問題來了，軍用無人機擁有超清晰的分辨率，與衛星對接的高寬帶高流量傳輸?shù)乃俾剩赃m應精確打擊的必要;民用無人機則主要用于大地測量、遙感等，主要目的是獲得高分辨率、能描述物體集合形態的二位或三維圖像，但是高分辨率圖像數據量相當大，而且隨著地面分辨率提高，需要傳輸?shù)膱D像數據量呈幾何級數增長，數據碼數率也迅速增長，因此，圖像的高速傳輸已經成為制約無人機應用的重要問題。

創意無線通過自行研發成產而成的無人機無線視頻通信傳輸系統，該系統采用先進的COFDM（信道編碼的正交頻分復用）全數字調制解調技術及MPEG2/MPEG4數字壓縮編碼技術，其多載波等技術特點，抗多徑能力強，具備“非視距”、“繞射”傳輸特點和良好穿透能力，能夠滿足無人機無線通信任務。

客戶需求：采用COFDM調制方式功率控制在500mw-1w、距離能夠滿足3km 整機重量不超過500g、輸出接口采用AV / BNC 頻率選定在公安頻率（336-344MHz）并可寬限到300-800MHz，帶寬可調 視頻壓縮格式為H.264或MPEG-2/4 支持高速移動，移動速度>70km/h 延時< 200ms

設計特點

A.體積小巧：發射機體積小巧，重量輕，能夠減少無人機承載壓力，有易于無人機空中任務完成。

B.可靠性高：系統采用先進的COFDM調制技術，抗干擾能力非常強，同時采用256位AES加密技術，能夠有效的防止干擾和竊聽。

C.易用性強：采用高科技手段，進行智能化設計，盡量減少系統操作的復雜性，并作到系統工作穩定可靠，維護簡單。

D.傳輸距離遠：系統功率控制在1W以內，利用無人機飛行高度，能夠保障傳輸距離在3公里以上，同時系統有較強的繞射能力和穿透能力，能夠應對建筑物阻擋問題。

E.傳輸圖像清晰：系統采用最新H.264/MPEG-2/4壓縮方式，所傳視頻能夠達到D1效果，使無人機所拍的圖像清晰展現至用戶面前。

方案設計

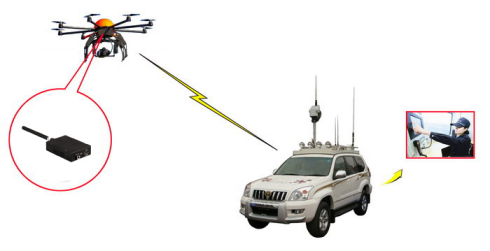

根據用戶需求本方案設計效果圖如下;

用戶需求本方案設計

無人機上安裝有視頻采集設備、無線圖像發射機、電池等。將無線圖像發射機與電池固定在無人機底部，運用-3饋線將發射天線垂直安裝在機尾（也可根據用戶需求進行安裝）。將無人機視頻源與發射機連接，使其形成完整的無人機無線視頻發射系統。

無人機無線視頻發射機發射的信號通過地面無線圖像接收平臺接收，接收平臺可以清晰的將無人機采集到的圖像顯示在顯示屏幕上，也可通過平臺外接口將視頻信號傳至其他顯示/存儲設備上。同時地面接收平臺可內嵌網絡傳輸模塊，將視頻信號運用網絡傳輸方式，傳至后端中心站。

高速移動性

產品以車輛/飛機/輪船為載體，適用于高速移動中傳輸圖像/語音/數據信號，最高移動時速達到380km時保持信號暢通連續。

傳輸距離遠

產品接收靈敏度高，傳輸距離遠。車載設備利用全向天線通視條件下傳輸距離可達100公里（城市環境中車載--中心傳輸距離為10-30Km） ；單兵設備利用全向天線通視條件下傳輸距離可達40公里（城市環境中單兵--車傳輸距離為1-5Km ）；機載微型設備在通視條件下傳輸距離可達10公里（城市環境中機載設備--地面接收站距離為3-8公里）。

高清畫質

產品采用MPGE2/4和H.264三種編碼，通過按鍵/軟件切換編碼模式，實現了在高信道帶寬中傳輸MPGE2編碼數據，在窄帶中傳輸H.264編碼數據，一機多用，傳輸圖像質量可達到高清晰圖像效果，即使在指揮中心的大尺寸顯示屏上同樣清晰、流暢、色彩鮮亮。

AES加密

傳輸信號采用國際標準256位AES加密技術，對TS流進行加密，具備很高的保密性，任何人在不知道密鑰的情況下無法接收到信號，避免非法接收。

傳輸速率可調

產品具備傳輸速率可調功能，通常調整范圍是原有速率的2倍，即在頻率資源匱乏的情況下，需要壓縮傳輸?shù)男诺缼挄r，通過調整傳輸速率仍然可以使圖像達到D1畫質（圖像分辨率可達到576×720或480×720）。

頻率可調

產品在出廠時設定八個可調頻點，設備工作中心頻點可以上下調動±4MHz，該功能有效地解決了在使用過程中遇到同頻帶來的干擾，保證了用戶在緊急情況下的正常使用。

功率可調

用戶可根據現場無線環境情況和需要傳輸距離的遠近，隨時調整設備輸出功率，達到節約用電，提高電池供電時間、有效延長產品使用壽命。 帶寬可調 產品1-8MHz八個帶寬可調，通過手動按鍵可根據現場需求誰是調整信道帶寬，滿足客戶不同的應用環境。

GPS數據模塊（選配）

發射機可嵌入GPS數據模塊，利用地圖軟件可實現在接收端顯示前端位置信息。

多接口輸出

接收設備可提供標準AV音視頻接口、以太網標準接口、E1數據接口、USB接口以及輔助數據接口（RS232）。

易操作性

產品采用集成化設計，操作按鍵直觀明了，接插件靈活搭配，使任何無相關技術背景的人在經過簡單培訓之后，能夠迅速掌握產品的操作，在很短時間內之內讓產品投入正常工作，從而提高其應變能力。
