中國家庭基數龐，大足足有4億，但是據統計報道表明，電視機的數量卻高于4億臺，其中非智能的占大部分比例，可以看出成本低廉的機頂盒有巨大市場，會成為互聯網企業圖謀電視屏的第一選擇。因此基于芯片ZS6215設計了一款 2.4G機頂盒代替紅外遙控方案

注：方案交付遙控器成品+PCBA/參考設計+主控套料，可配合客戶板框的硬件設計

智能照明早在上個世紀就已經被引入中國，由于社會經濟與智能照明概念沒有廣泛傳播等原因?qū)е乱恢倍疾粶夭换?。但是隨著社會經濟的發展以及智能照明概念的推廣，越來越多的消費者接受這個理念，LDE照明行業市場也越發的有地位，許多廠商紛紛開始搶占市場，分享這塊大蛋糕。

對于2.4G調光方案其優勢特點如下：

1.跳頻模式為主動跳頻，共有5個信道

2.點對點通訊距離空曠可達到大于30米

3.IO TTL電平為3.0-3.3v 20mA，PWM輸出兩路8位60K Hz

現客戶所使用的成品PCBA有以下幾個特點：

1.工作電壓：2.5~3.6V

2.待機電流小于10uA；最大發射電流18mA

3.支持單面板應用設計，實現最優成本應用

2.4G冷暖調光控制方案概括：

此方案主要針對LED照明調光市場，實現對LED燈進行冷、暖無極調光及一路繼電器控制和一路專用的過零檢測腳，以實現對輔助光源及墻壁開關功能的支持。

 2.4G冷暖調光控制方案功能：

1、本遙控LED燈系統，采用2.4G高頻無線、微觸按鍵遙控控制，具有功耗低，傳輸距離遠，功能實用簡單;

2、具有調光、調色溫、小夜燈模式等等功能;

3、遙控器上有“開”鍵和“關”鍵，按“開”鍵，所有的燈同時打開，按“關”鍵所有的燈同時關閉；通過“亮度”上的按鍵（圓環周邊的按鍵）來調節所有燈的亮度高低（100%-1%）和色溫冷暖（3000-6500K），亮度調光及色溫選擇實現無級調節，光線更加柔和細膩，光色變化平順自然；

4、燈具接通電源，每個燈待機功耗約0.3W，擁有狀態記憶功能，（即關機或斷電后重新開啟時，燈具會自動保留關機前的燈光狀態。）

 2.4G冷暖調光控制方案特點：

1、2.4G射頻與MCU二合一單芯片設計，調光線性度平坦;

2、支持輔助光源控制;

3、專用過零檢測，給主芯片提供一個零電壓標準，用來精確控制可控硅等電子開關的動作時間，

減少開關瞬間的電磁干擾，保護電路；

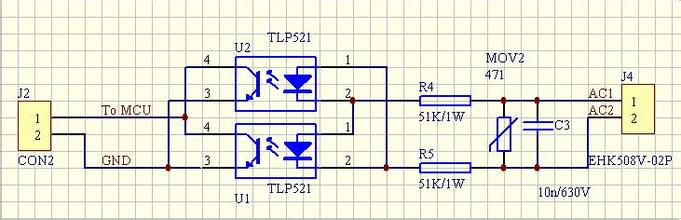

                                                          過零檢測電路圖

4、完美支持墻壁開關應用;

5、支持單面板應用設計，實現最優成本應用;

此方案的調光模塊是基于2.4G單芯片SOC開發。該電子元器件是一種真正意義的低成本、高度集成的2.4GHz無線調光遙控器方案，配合LED調光接收模塊，專為無線燈光控制遙控器等電子消費類應用設計。
